管道静态混合器

规 格	DN（mm）	dh（mm）	Q（m3/h）	规 格	DN（mm）	dh（mm）	Q（m3/h）
SV-2.3/20	20	2.3	0.5-1.2	SV-5～20/200	200	5-20	56-110
SV-2.3/25	25	2.3	0.9-1.8	SV-5～20/250	250	5-20	88-176
SV-3.5/32	32	3.5	1.4-2.9	SV-5～30/300	300	5-30	125-250
SV-3.5/40	40	3.5	2.2-4.5	SV-7～30/350	350	7-30	173-346
SV-3.5/50	50	3.5	3.5-7	SV-7～30/400	400	7-30	226-452
SV-3.5/65	65	3.5	5-12	SV-7～30/450	450	7-30	286-572
SV-5/80	80	5	9-18	SV-7～30/500	500	7-30	353-706
SV-5/100	100	5	14-28	SV-7～30/600	600	7-30	505-1010
SV-5～7/125	125	5-7	24-34	SV-7～30/1000	1000	7-30	1413-2826
SV-5～7/150	150	5-7	30-60	SV-15～30/1200	1200	15-30	1630-3260

典型应用
高聚物混合　轻质酮苯脱蜡油　纸桨氯化漂白　原油注碱流程

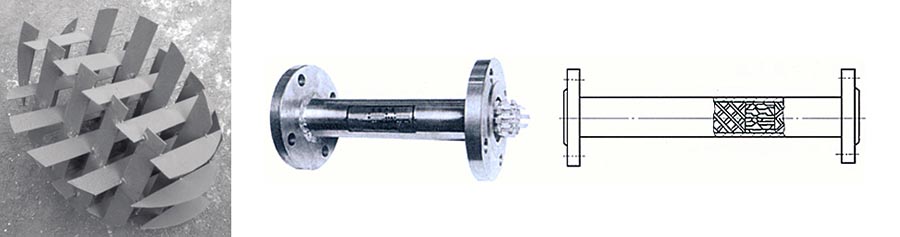

4、SL型管道静态混合器
产品特性
       SL单元由交叉的横条按一定规律构成许多L型单元，它的技术性能：液—液、液—固相的不均匀度数为 ≤5％。
典型应用
污水处理　高聚合物混合　传热反应　热交换器

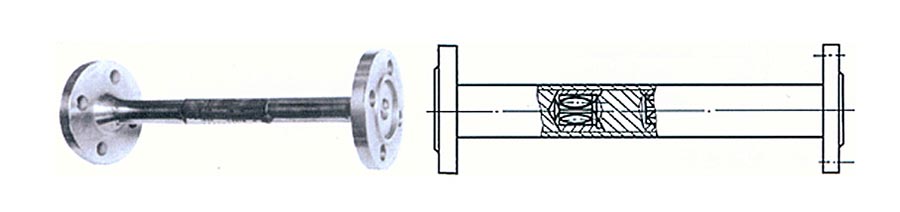

5、SH型管道静态混合器
产品特性
       SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程度=1—2um，液—液、液—固相的不均匀度α√ x≤1-5%。 注：两端法兰尺寸按产品公称直径放大一档。

典型应用
丙烯酰胺混合　 高分子材料混合、配色、传热

静态混合器安装

型号	安装形式
SV	气—液相：垂直安装（并流及逆流） 液—气相：水平或垂直（自下而上）安装，装置效果相仿 气—气相：水平或垂直（气相密度差小，方向不限）安装
SX	液—液相：水平或垂直（自下而上）安装，装置效果相仿
SL	液—液相：水平或垂直（自下而上）安装，装置效果相仿 液—固相：水平或垂直（自下而上）安装
SH	气—液相：两端法兰尺寸按产品公称直径放大一格来定，采用SL型安装形式
SK	活络单元的产品通常以没有定位装置的一端为进口端。 液—液相：水平或垂直（自下而上）安装，装置效果相仿 液—固相：垂直装置（由上而下）

静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见表：
注：气一液相指气相物流是工作物流，而液相物流是被动物流。
液一气相指液相物流是工作物流，而气相物流是被动物流。

订货说明
       1、为帮助您选择静态混合器，请详细提供以下参数：
       a工作介质、b流量kg/h、c工作压力Mpa、d工作温度℃、e物料粘度cp、f物料密度kg/m3、g允许压损Mpa、h法兰标准、i设备材质
       2、混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
       3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
